Dr. Schneider Serie PMS

Máquinas de medición tipo puente con tecnología multi sensor 3D que cubren necesidades de producción en Industrias de alta precisión como la automotriz, aeroespacial o médica. El diseño de esta serie es modular y para el largo plazo, pues se adapta perfectamente al ambiente de producción.

SAPHIR: Software con soporte Multi sensor

Sistema de  Control de Calidad que analiza, evalúa y documenta información de valor, al mejor costo.


Amplia variedad de opciones de equipamiento

No importa si son geometrías complejas o formas simples, con barrenos profundos o son objetos de vidrio reflectante. Precisión garantizada.


Una máquina para todas tus necesidades de metrología

Todos los equipos de la serie PMS son modulares, por ello pueden ser configuradas individualmente para satisfacer necesidades específicas.

Estable diseño tipo "Puente" y cámara CCD de Alta Resolución


Controla, mide y analiza con el mismo Software. Módulos opcionales: Palpador táctil o sonda de scanneo, láser medidor, láser dedicado a la conoscopía y cabeza rotativa para funciones adicionales en la inspección dimensional 3D.

Cotizar   Opcionales

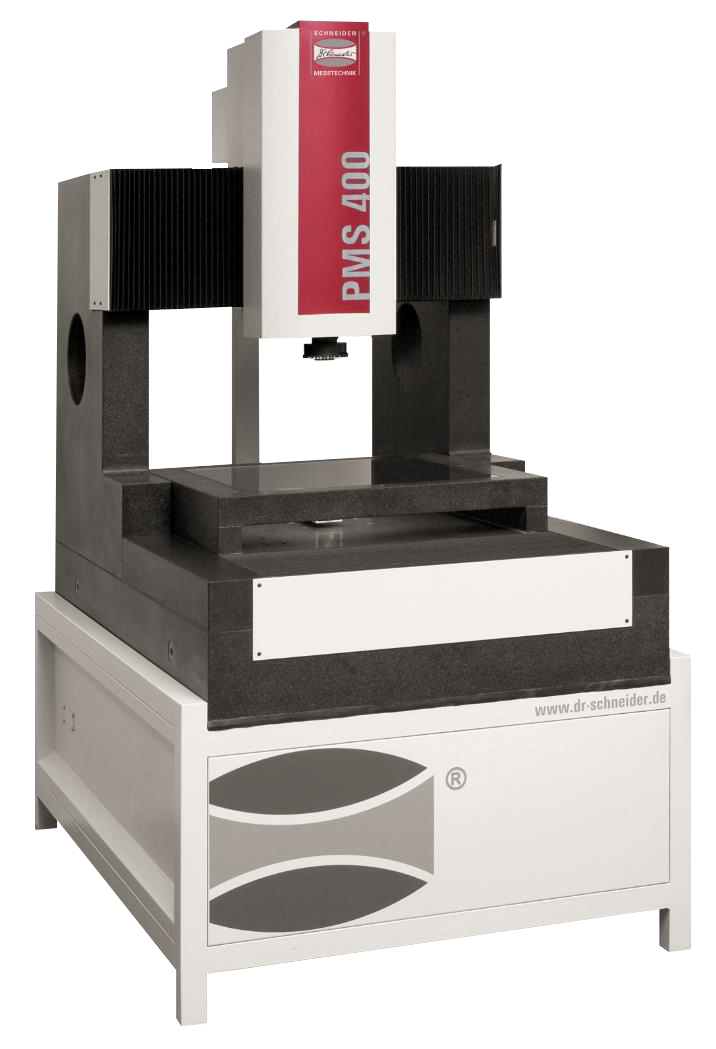

PMS 400

​

​Campo de Medida:

400 x 400 mm x 200 mm

​Tamaño Máximo de Carga:

​800 x 800 mm / 1.300 x 900 mm

20 kg en Stage de vidrio

200 kg en Bandeja de Granito

Precisión:


​Óptico (1D)

Óptico (2D)

Táctil (1D)

Táctil (2D)

Táctil (3D)



(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(1,9 + L / 400 mm) μm

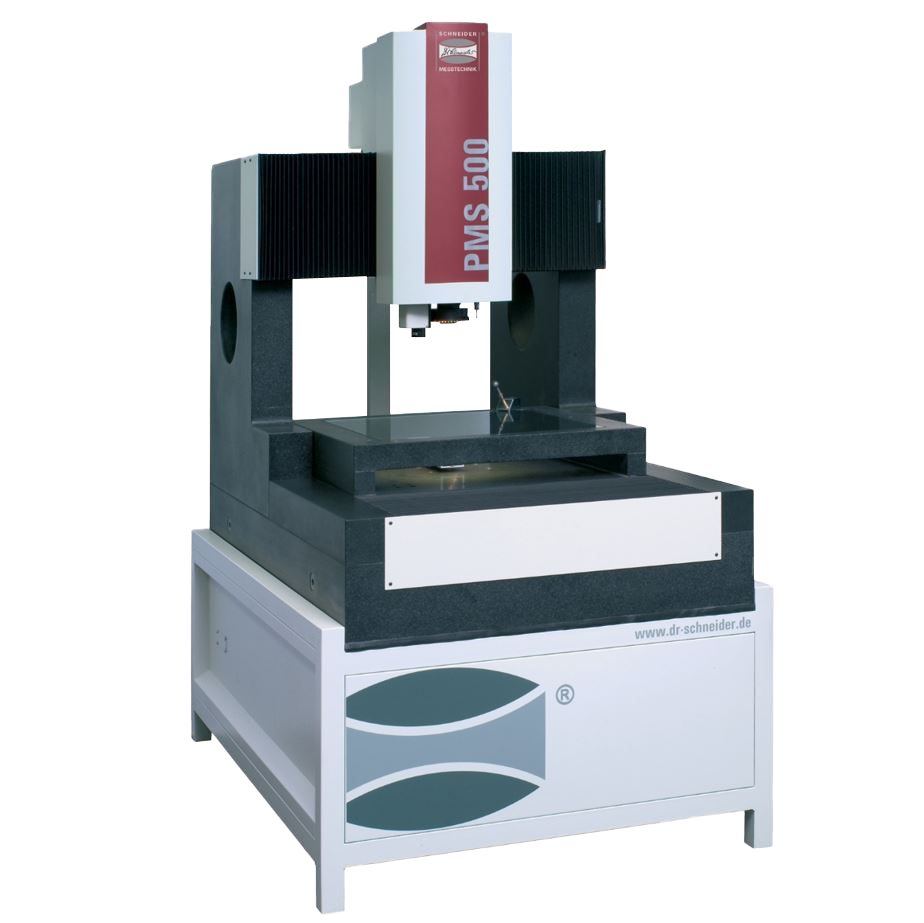

Schneider Messtechnik - PMS 500

Módulo de rotación completamente integrado


Opcionales: Lente motorizado con iluminación coaxial, palpador TP200, scanner SP25, cabeza rotativa motorizada PH10, sensor confocal, láser de triangulación para medir alturas y contornos, BestFit (2D y 3D) y compensación térmica.

Cotizar   Opcionales

PMS 500

​

​Campo de Medida:

500 x 500 mm x 300 mm

​Tamaño Máximo de Carga:

​800 x 800 mm / 1.300 x 900 mm

20 kg en Stage de vidrio

200 kg en Bandeja de Granito

Precisión:


​Óptico (1D)

Óptico (2D)

Táctil (1D)

Táctil (2D)

Táctil (3D)



(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(1,9 + L / 400 mm) μm

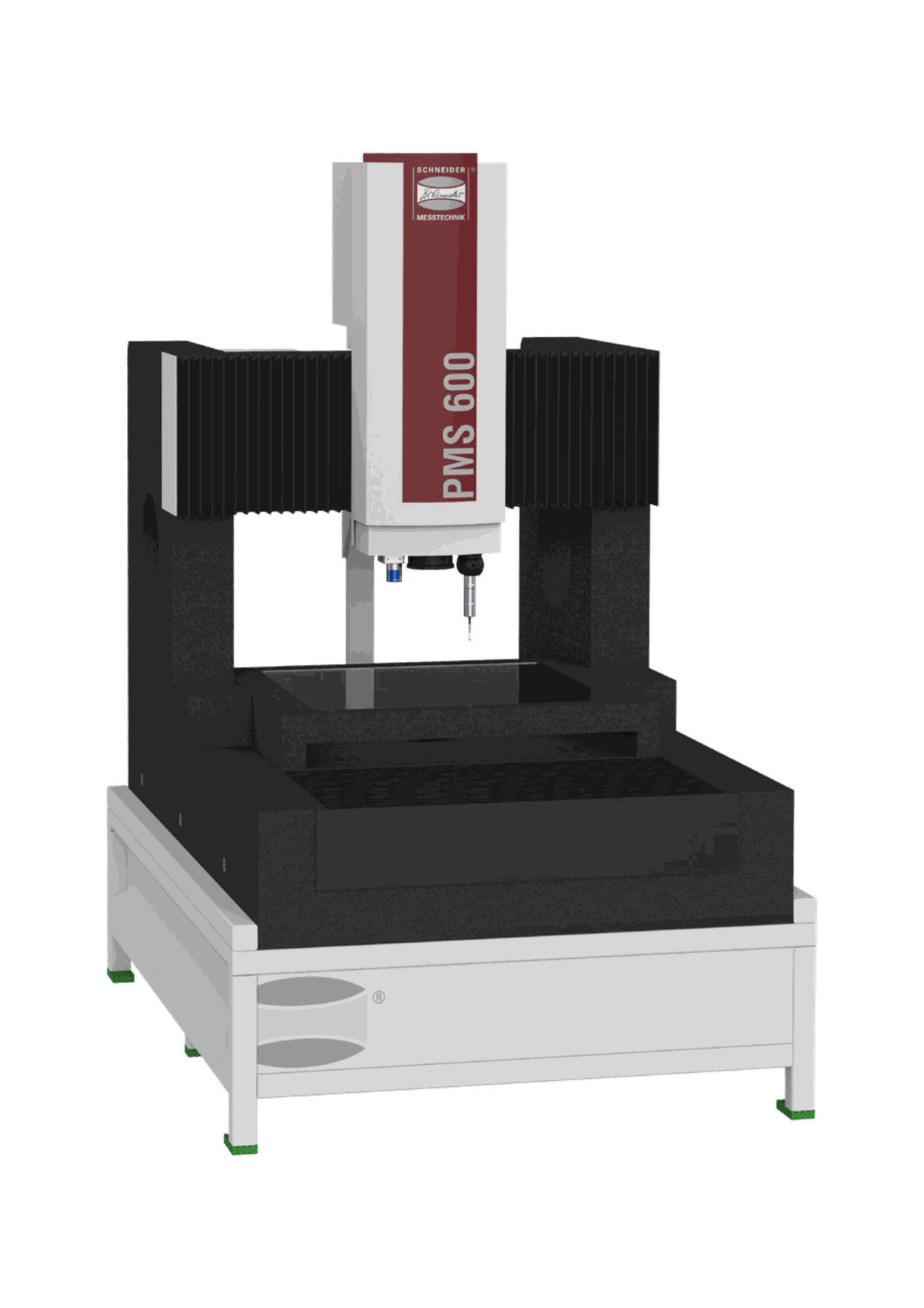

Schneider Messtechnik - PMS 600

Capacidad modular para integrar el equipamiento necesario


Checa espesores de objetos de vidrio, lentes o ampollas médicas, objetos que absorben la luz con superficies negras mate o superficies de forma libre que requieren procedimientos metrológicos sin contacto.

Cotizar   Opcionales


​Campo de Medida:

600 x 600 mm x 300 mm

​Tamaño Máximo de Carga:

​800 x 800 mm / 1.300 x 900 mm

20 kg en Stage de vidrio

200 kg en Bandeja de Granito

Precisión:


​Óptico (1D)

Óptico (2D)

Táctil (1D)

Táctil (2D)

Táctil (3D)



(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(1,9 + L / 400 mm) μm


PMS 600


Módulo de rotación completamente integrado


Opcionales: Lente motorizado con iluminación coaxial, palpador TP200, scanner SP25, cabeza rotativa motorizada PH10, sensor confocal, láser de triangulación para medir alturas y contornos, BestFit (2D y 3D) y compensación térmica.

Cotizar   Opcionales

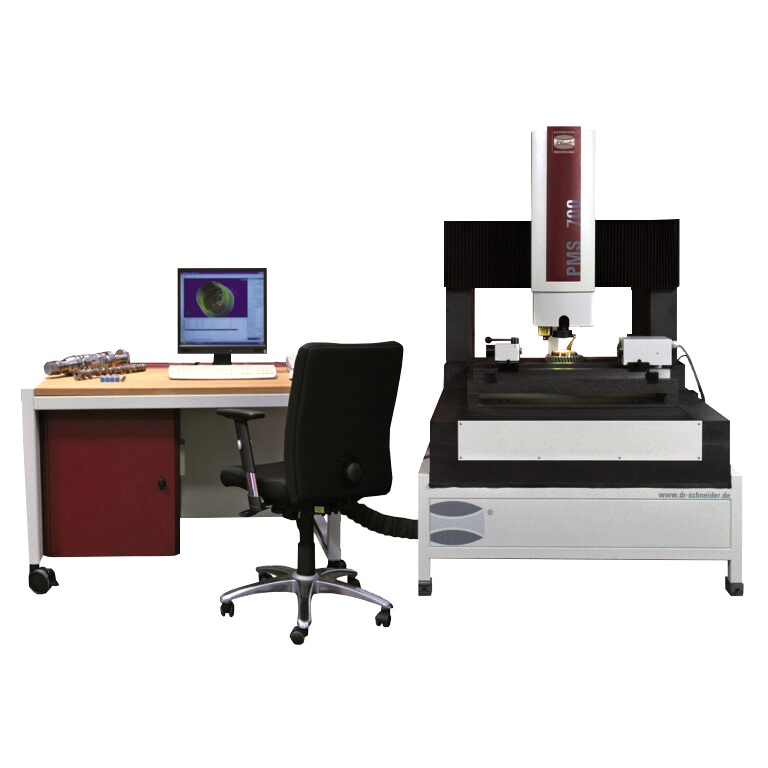

PMS 700

​

​Campo de Medida:

700 x 700 mm x 300 mm

​Tamaño Máximo de Carga:

​800 x 800 mm / 1.300 x 900 mm

20 kg en Stage de vidrio

200 kg en Bandeja de Granito

Precisión:


​Óptico (1D)

Óptico (2D)

Táctil (1D)

Táctil (2D)

Táctil (3D)



(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(0,9 + L / 600 mm) μm

(1,2 + L / 500 mm) μm

(1,9 + L / 400 mm) μm
