Fundada en 1977. Dedicados al desarrollo y fabricación integral del sistema de mandrinado PINZBOHR es garantía de calidad. Con redes de distribución en Europa, Sudáfrica, Estados Unidos, Asia, Australia y Nueva Zelanda, también es posible crear y desarrollar herramientas especiales para aplicaciones específicas como mandrinados inversos, exteriores o de gran diámetro.

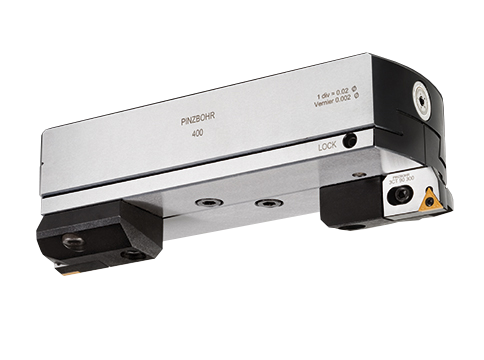

Cabezal de Mandrinado de Desbaste de Gran Diámetro

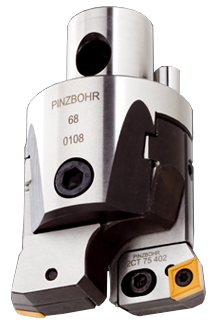

Cabezal de Mandrinado de Desbaste

Rango de mandrinado que va desde diámetro 24 mm hasta 500 mm


En una gama de 12 tamaños diferentes de cabezal de mandrinar y cabezal con doble plaquita de corte que permite desbastes severos, sin necesidad de ajuste individual de las correderas gracias al husillo de regulación. Con embrague de seguridad, cabezales y cartuchos  en 75°, 90° y otros ángulos de aproximación de corte, disponibles para diferentes geometrías de plaquita (CC, CN, TC, WC, Etc.)

Catálogo

Cabezales de Desbaste

Diseño robusto de asiento de plaquita integrado para cabezales de mandrinado de tamaños 22, 27, 32, 42 y 54.

Con regulación radial independiente, para posicionamiento individual sobre la propia corredora del cabezal.
Diseño robusto de cartuchos porta-plaquitas intercambiables para cabezales de mandrinado de tamaños 68, 85, 100, 200, 300, 400 y 500.

Con regulación radial independiente, para posicionamiento individual sobre la propia corredora del cabezal. Además poseen un ajuste de precisión, mediante un dial graduado con incrementos de 0.002 mm en diámetro.

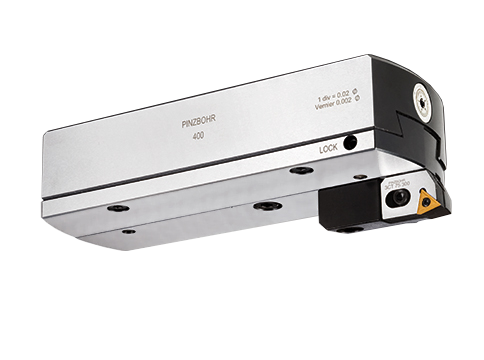

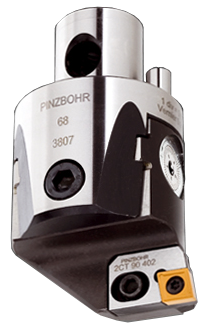

Cabezal de Mandrinado de Acabado de Gran Diámetro


Cabezal de Mandrinado de Acabado

Rango de mandrinado que va desde diámetro 24 mm hasta 500 mm


En una gama de 12 tamaños diferentes de cabezal de mandrinar y cabezal con doble plaquita de corte que permite desbastes severos, sin necesidad de ajuste individual de las correderas gracias al husillo de regulación. Con embrague de seguridad, cabezales y cartuchos  en 75°, 90° y otros ángulos de aproximación de corte, disponibles para diferentes geometrías de plaquita (CC, CN, TC, WC, Etc.)

Catálogo

Cabezales de Acabado

Diseño robusto de asiento de plaquita integrado para cabezales de mandrinado de tamaños 22, 27, 32, 42 y 54.

Con regulación radial independiente, para posicionamiento individual sobre la propia corredora del cabezal.
Diseño robusto de cartuchos porta-plaquitas intercambiables para cabezales de mandrinado de tamaños 68, 85, 100, 200, 300, 400 y 500.

Con regulación radial independiente, para posicionamiento individual sobre la propia corredora del cabezal. Además poseen un ajuste de precisión, mediante un dial graduado con incrementos de 0.002 mm en diámetro.

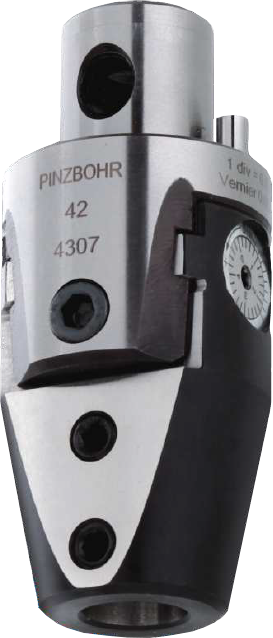

Cabezal Micro

Rango de mandrinado que va desde diámetro 6 mm hasta 38 mm


Ajuste de precisión mediante un dial graduado con incrementos de 0.002 mm en diámetro. Sistema de pre-carga interno que previene de movimientos una vez bloqueado el cabezal para trabajar. Disponibles en acero y metal duro, para diferentes tipos de geometría de plaquita.

Catálogo

Cabezales Micro

juego completo de barras de mandrinar con un diámetro de amarre de 16 mm y diferentes proyecciones de 5, 6, 8, 10, 12 y 16 mm, cubriendo así un amplio rango de mandrinado.

Con espárrago para ajuste radial sobre la corredera del cabezal de mandrinar


Para una simetría precisa de plaquitas de corte en los cabezales de mandrinar de debaste (puntas de corte gemelas). Cartuchos disponibles en 75°, 90° y otros ángulos de aproximación, para diferentes geometrías de plaquita (CC, CN, DC, SC, TC, TP, WC).

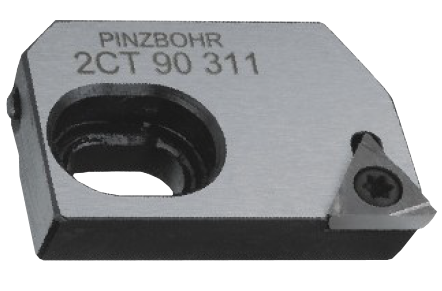

Cartucho diseño 2CT para cabezales tamaño 68.

Cartucho diseño 3CT para cabezales tamaños 85, 10, 200 300, 400 y 500.

Catálogo

Cartuchos

Ambas plaquitas cortan en el mismo plano axial y radial. Se puede mandrinar off-set alterando la simetría mediante el ajuste del cartucho.
Uno de los dos cartuchos es 0.5 mm más alto. La plaquita de este cartucho corta axialmente por delante de la otra. El cartucho está posicionado radialmente en un diámetro inferior y realiza el desbaste en un primer lugar. El otro cartucho posicionado al diámetro completo realiza el acabado.

Un acoplamiento, varias longitudes para mecanizar a profundidad deseada

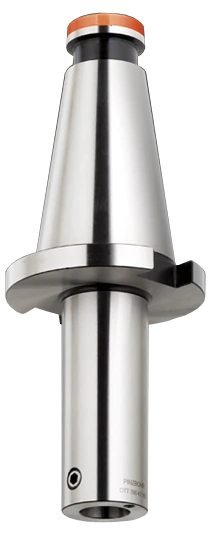

Acoplamientos para cabezales

ISO 30, 40, 45, 50
ISO 30, 40, 45, 50
ISO 30, 40, 50
HSK 50A, 63A, 100A
MORSE 2, 3, 4
MORSE 5, 6

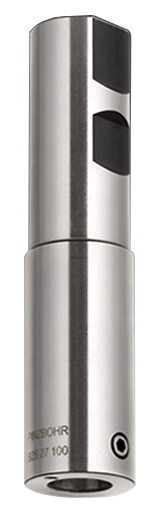

DIN 1835

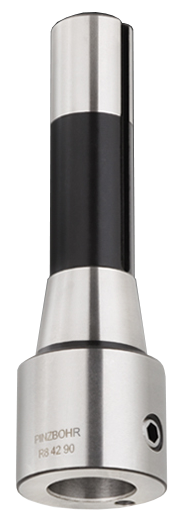

R8

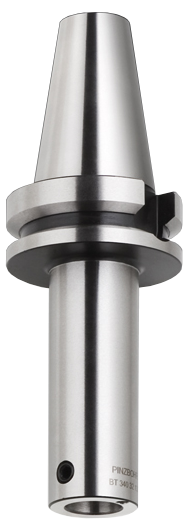

MAS BT 403  (BT)

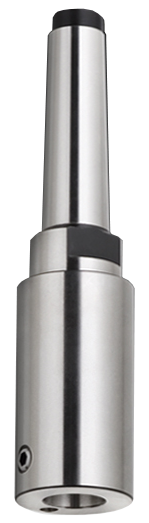

DIN 228

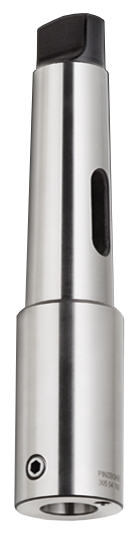

DIN 1806

DIN 1835

Bridgeport

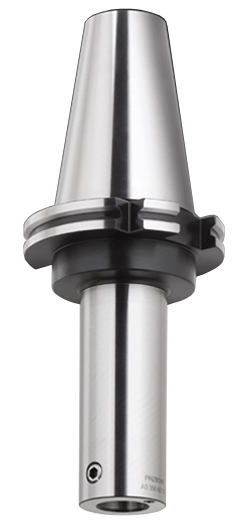

DIN 69871  (AS)

DIN 69871  (AS)

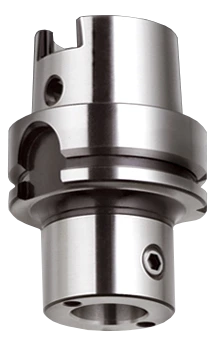

DIN 69893  (HSK)

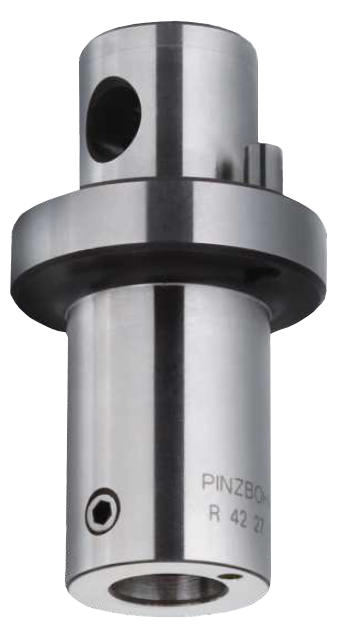

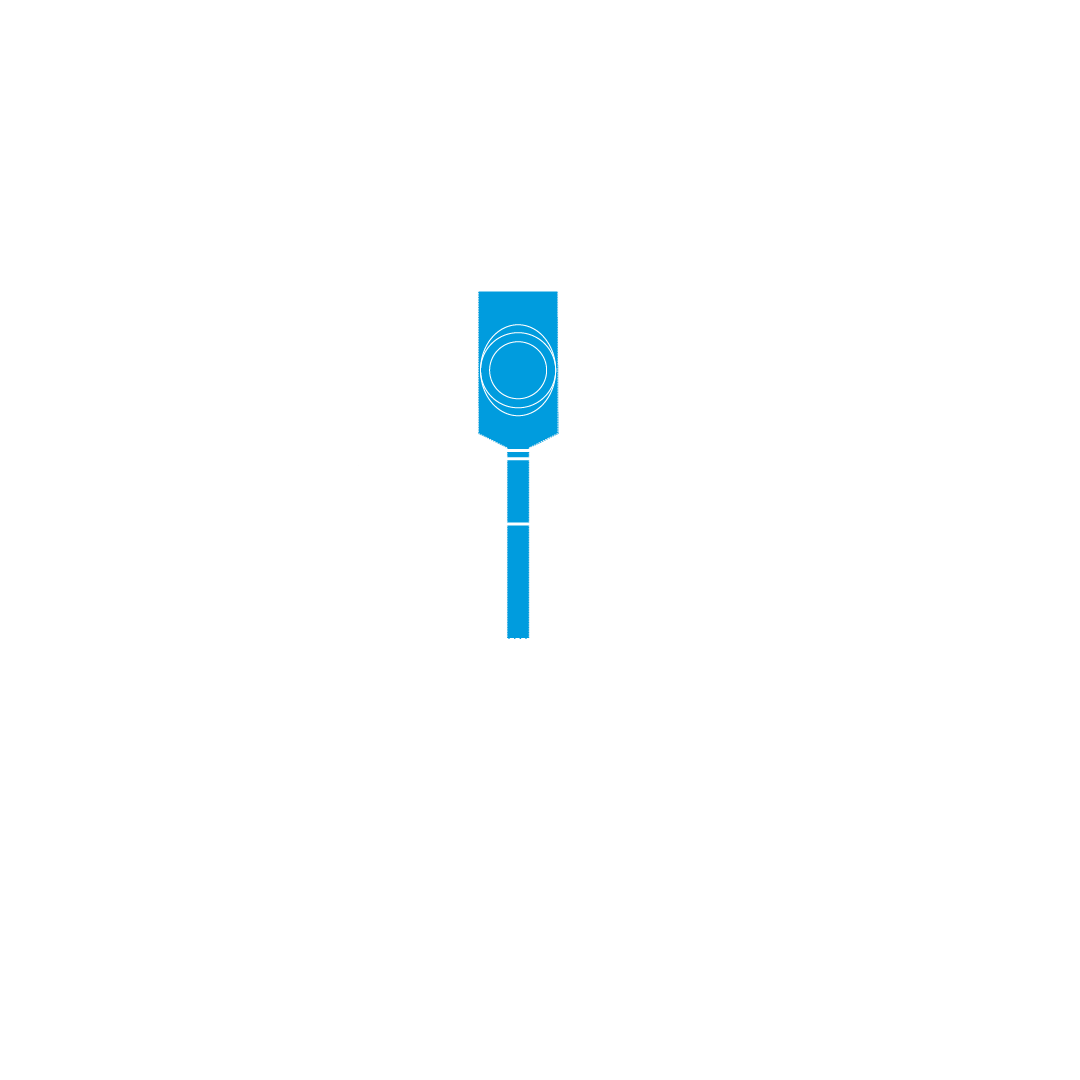

Reductor de cabezal

Más profundidad de mandrinado, con cabezales de 22 hasta 200


Todos los prolongadores llevan el taladro pasante de refrigeración. La gama incluye prolongadores con difusor refrigerante, para expeler refrigerante hasta el área de corte del cabezal.

Los reductores llevan el taladro pasante de refrigeración, disponibles en tamaños desde 22 hasta 85.

Catálogo

Prolongadores y Reductores



Cabezal de chaflanar 45°

Realiza chaflanes mientras el extremo frontal mandrina, al mismo tiempo


Semejantes a un anillo, se montan en el acoplamiento, reductor o prolongador, tras el cabezal de mandrinar. Con alojamiento para insertos DC, disponibles en una gama con tamaños desde 22 hasta 200.

Catálogo

Cabezales de Chaflanar 45°

Extra-largos, con posibilidad de mandrinar, fresar, taladrar, etc.

Adaptadores para cabezales

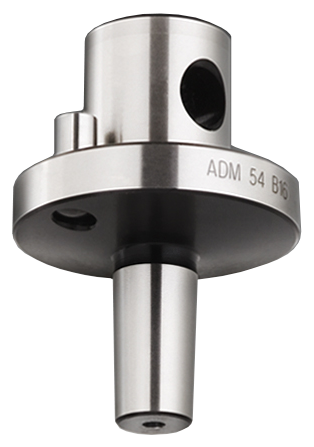

Porta-brocas

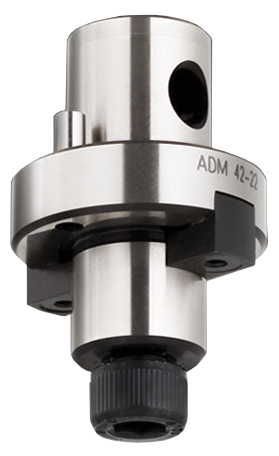

Porta-fresas

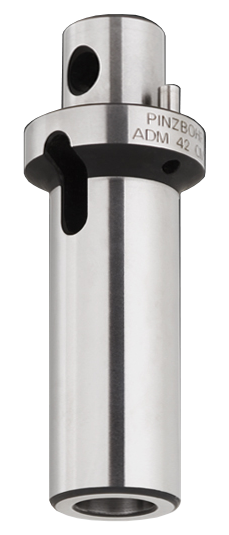

Morse

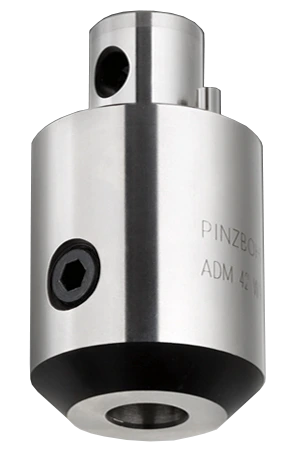

Weldon
